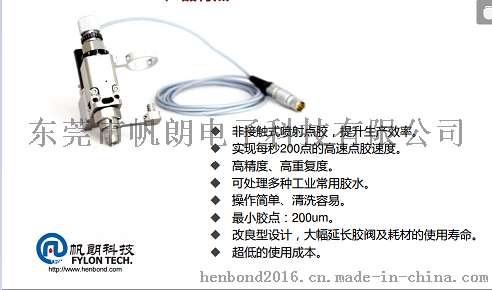

喷射点胶的优点

1.高速度 –提升生产力
2.非接触式点胶,免除z-axis运动;

3.高速喷射,能达到每秒200点;
4.配合飞行点胶模式,点胶过程中无需停留;
5.无需测高;
6.无需针头点胶收胶时,为避免拖尾的反向动作。

7.高点胶精度;

8.胶点较圆、一致;

9.改善画线效果:不存在两端大头、连接处不均匀等问题;

避免常见的针头点胶问题:

1)针头折断:

2)碰伤组件:

3)针嘴滴胶板材不平影响点胶效果

提升点胶工艺能力
1.可于狭小缝隙(小于150um)点胶;

2.实现最小的Underfill溢胶宽度;

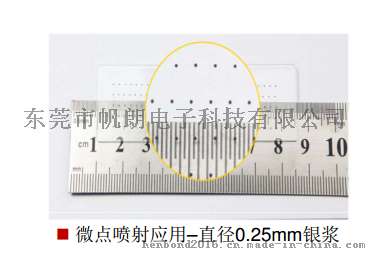

3.最小胶点直径约200um;
4.微量点胶,小于3.0纳升;
5.可处理多种常见胶水,及大黏度范围; 可于锡膏印刷后点SMA胶。

Mark點位置補償
利用視覺演算法對位元Mark點補償XY方向的誤差 支持單個Mark點、兩個Mark點及逐條指令掃描方式

激光測高補償
利用激光測高補償工件高度不同引起的誤差 支援參考點模式和逐條指令模式的掃描方式

?

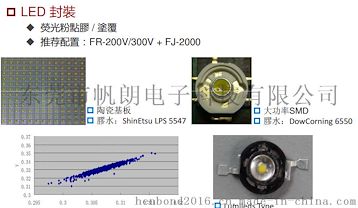

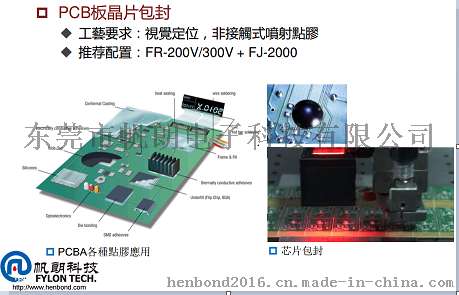

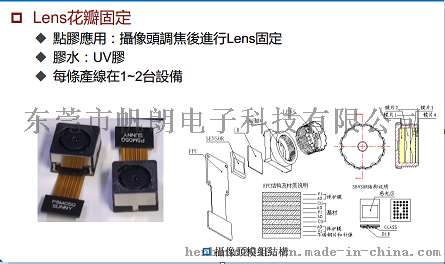

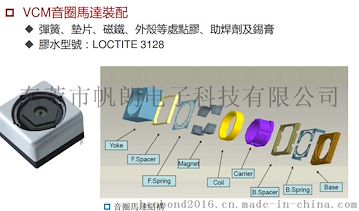

Typical Applications應用範例
